硫化氢泄漏报警器/固定式硫化氢气体检测仪主要由报警控制主机和硫化氢气体检测探头组成。报警控制主机有开关量输出并可选通讯接口，可以外接声光报警器或启动控制设备，也可以与上位机通讯。
报警控制主机可接收检测探头的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。Jh系列报警主机适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。
一、报警控制主机功能及参数
接收标准信号：4-20mA，二线或三线制探头均可，可为探头提供24V供电；
可选1,2,4,8四种通道数的主机：每通道接一个探头，定货时说明通道数；
报警点及全部参数可按键设定；
每个通道带有两个报警输出；开关量无源触点输出220VAC，2A
可设定低限、高限二级报警，或上限、下限报警，具延时报警功能（部分型号）；
主机可以对检测探头的数据进行修正，可远程调零点；
可选RS485/232通讯功能，并进行实时监控和通讯。
工作电压 220V AC
温度范围：0~70℃
湿度范围：10~90% RH(非凝结)
精 度：0.2%F.s（单通道为：0.5%F.s）
安装方式：壁挂式安装
重 量：约1.2 kg（单/双通道）
外形尺寸：200X200X80mm
二、硫化氢气体探头功能参数
|
项目 |
说明 |
|
工作原理 |
电化学 |
|
检测气体 |
硫化氢气体 |
|
检测范围 |
0-50ppm；0-100ppm；0-200ppm；0-1000ppm |
|
最大电流 |
30mA |
|
输出信号 |
4-20mA标准信号输出 |
|
连接电缆 |
两芯屏蔽电缆 |
|
工作温度 |
-20～60℃ |
|
环境湿度 |
10%-95%RH(非冷凝) |
|
检测精度 |
±5% |
|
零 漂 移 |
＜0.5%F.S. /月 |
|
反应时间 |
<60s |
|
防爆等级 |
Ex d IIC T6 |
|
防护等级 |
IP66 |
|
工作电源 |
12-24V DC |
|
尺 寸 |
205*140*75mm |
|
重 量 |
1420g |
|
寿 命 |
两年 |
|
型 号 |
CGD-I-1H2S |
|
品 牌 |
吉华 |
|
产 地 |
北京 |
三、使用说明

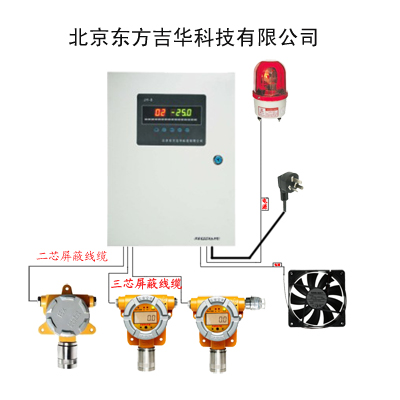

将硫化氢气体检测探头安装于需要监测的地点，可以多点监控，通过二芯屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。当硫化氢气体浓度超出预设报警点时，系统发出声光报警，同时启动排风扇等设备。
一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。
注：1、现场可配带数字显示的硫化氢气体检测探头或进口的硫化氢气体检测探头。
2、 有总线制和多线制两种。
