氢气泄漏报警器/固定式氢气检测仪主要由报警控制主机和氢气检测探头组成。报警控制主机有开关量输出并可选通讯接口，可以外接声光报警器或启动控制设备，也可以与上位机通讯。
报警控制主机可接收检测探头的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。Jh系列报警主机适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。
一、报警控制主机功能及参数
接收标准信号：4-20mA，二线或三线制探头均可，可为探头提供24V供电；
可选1,2,4,8四种通道数的主机：每通道接一个探头，定货时说明通道数；
报警点及全部参数可按键设定；
每个通道带有两个报警输出；开关量无源触点输出220VAC，2A
可设定低限、高限二级报警，或上限、下限报警，具延时报警功能（部分型号）；
主机可以对检测探头的数据进行修正，可远程调零点；
可选RS485/232通讯功能，并进行实时监控和通讯。
工作电压 220V AC
温度范围：0~70℃
湿度范围：10~90% RH(非凝结)
精 度：0.2%F.s（单通道为：0.5%F.s）
安装方式：壁挂式安装
重 量：约1.2 kg（单/双通道）
外形尺寸：200X200X80mm
二、氢气探头功能参数
|
项目 |
说明 |
|
工作原理 |
电化学 |
|
检测气体 |
氢气 |
|
检测范围 |
0-2000ppm |
|
最大电流 |
30mA |
|
输出信号 |
4-20mA标准信号输出 |
|
连接电缆 |
两芯屏蔽电缆 |
|
工作温度 |
-20～60℃ |
|
环境湿度 |
10%-95%RH(非冷凝) |
|
检测精度 |
±5% |
|
零 漂 移 |
＜0.5%F.S. /月 |
|
反应时间 |
<60s |
|
防爆等级 |
Ex d IIC T6 |
|
防护等级 |
IP66 |
|
工作电源 |
24V DC |
|
尺 寸 |
205*140*75mm |
|
重 量 |
1420g |
|
寿 命 |
两年 |
|
型 号 |
CGD-I-1H2 |
|
品 牌 |
吉华 |
|
产 地 |
北京 |
|
备 注 |
适用于测量微量氢气泄漏。如果测量氢气的爆炸下限（LEL）或防泄漏爆炸用途，可以对比选择可燃气体检测探头CGD-I-1EX型 |
三、使用说明

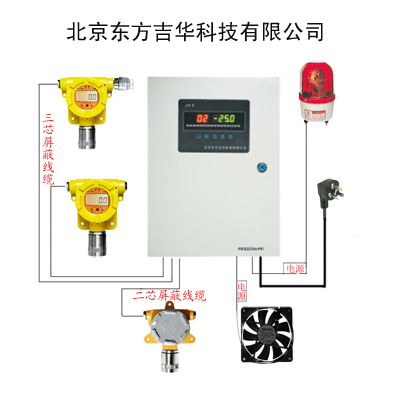

将氢气检测探头安装于需要监测的地点，可以多点监控，通过二芯屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。当氢气浓度超出预设报警点时，系统发出声光报警，同时启动排风扇等设备。
一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。
注：1、现场可配带数字显示的氢气检测探头或进口的氢气检测探头。
2、有总线制和多线制两种。
