固定式可燃气探测器主要由报警控制主机和可燃气体探测器组成。
报警控制主机有开关量输出并可选通讯接口，可以外接声光报警器或启动控制设备，也可以与上位机通讯。
报警控制主机可接收探测器的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。

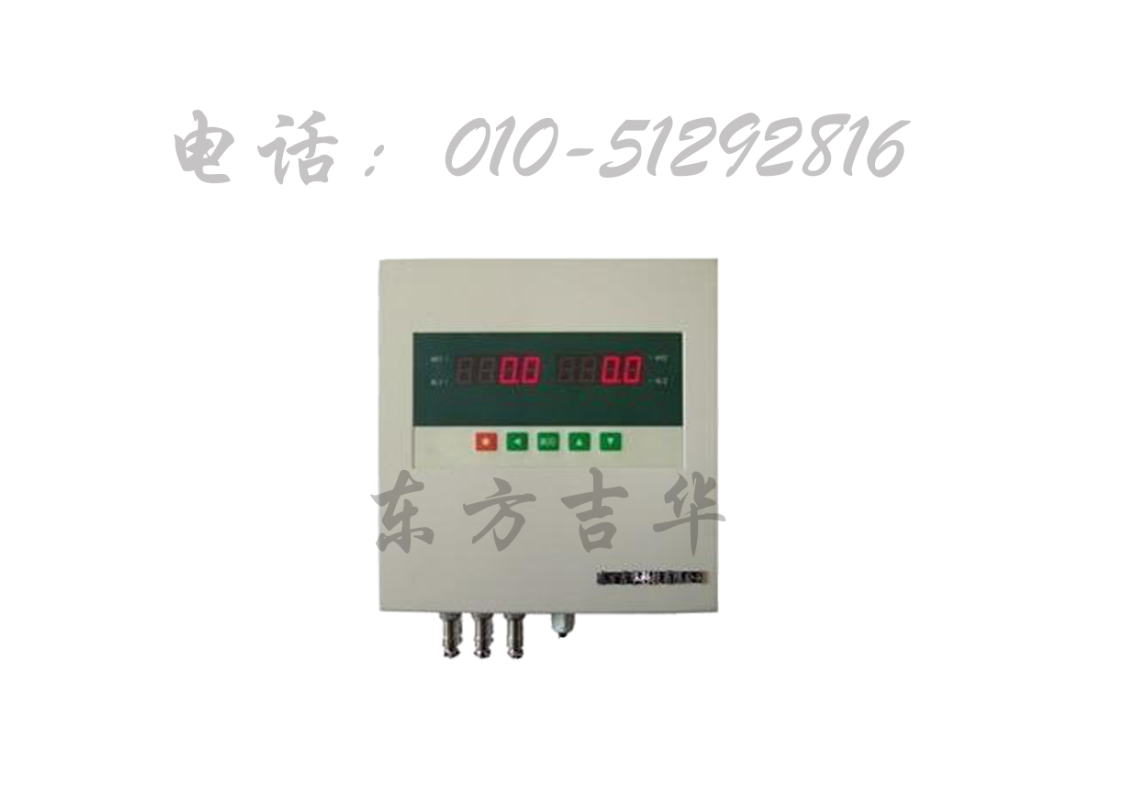

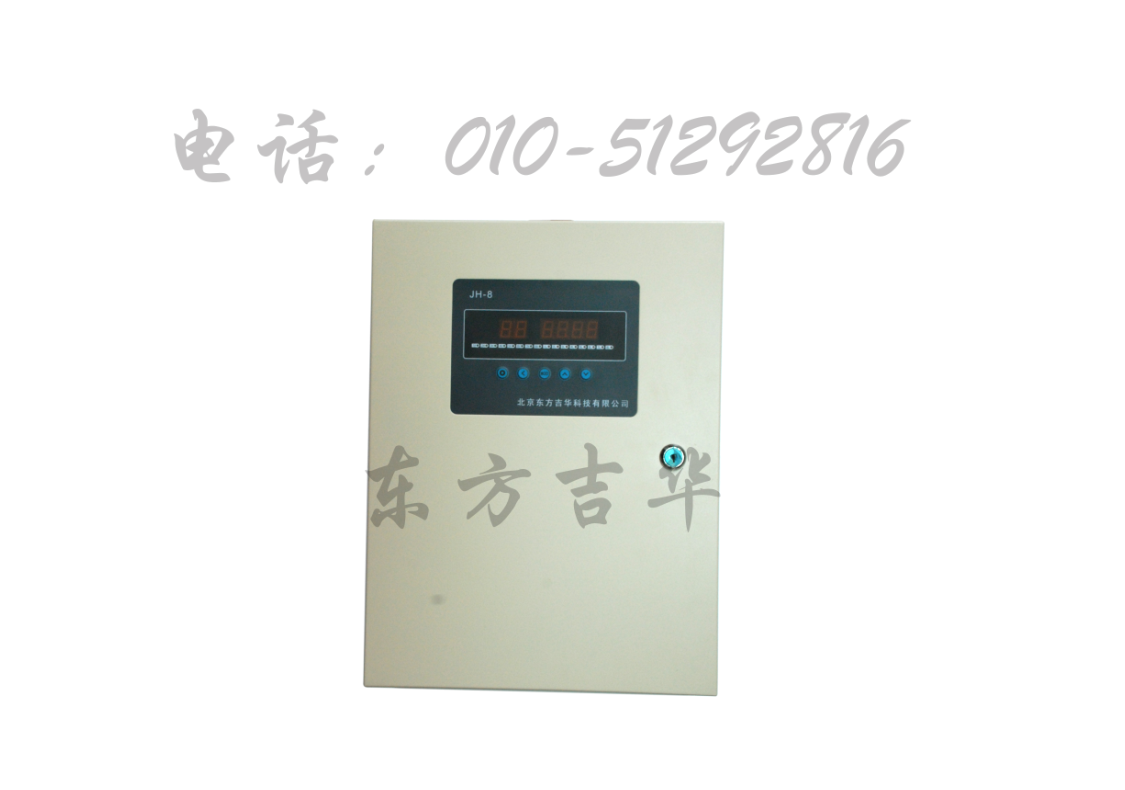

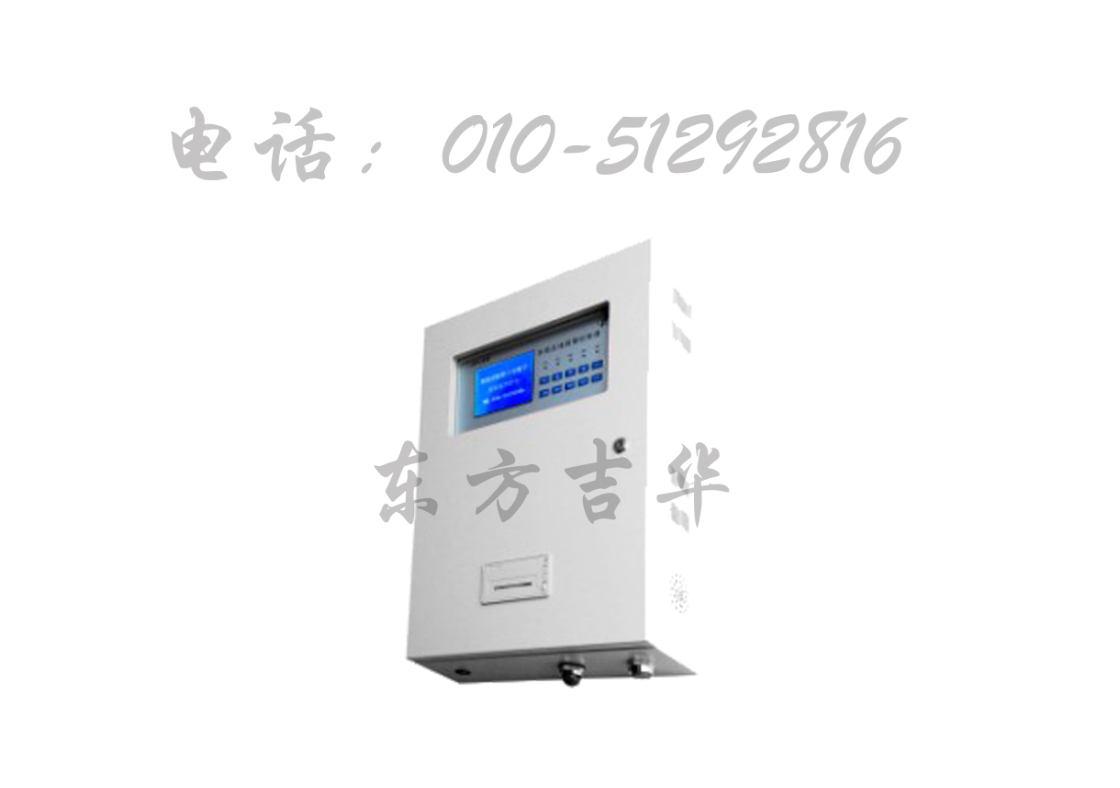

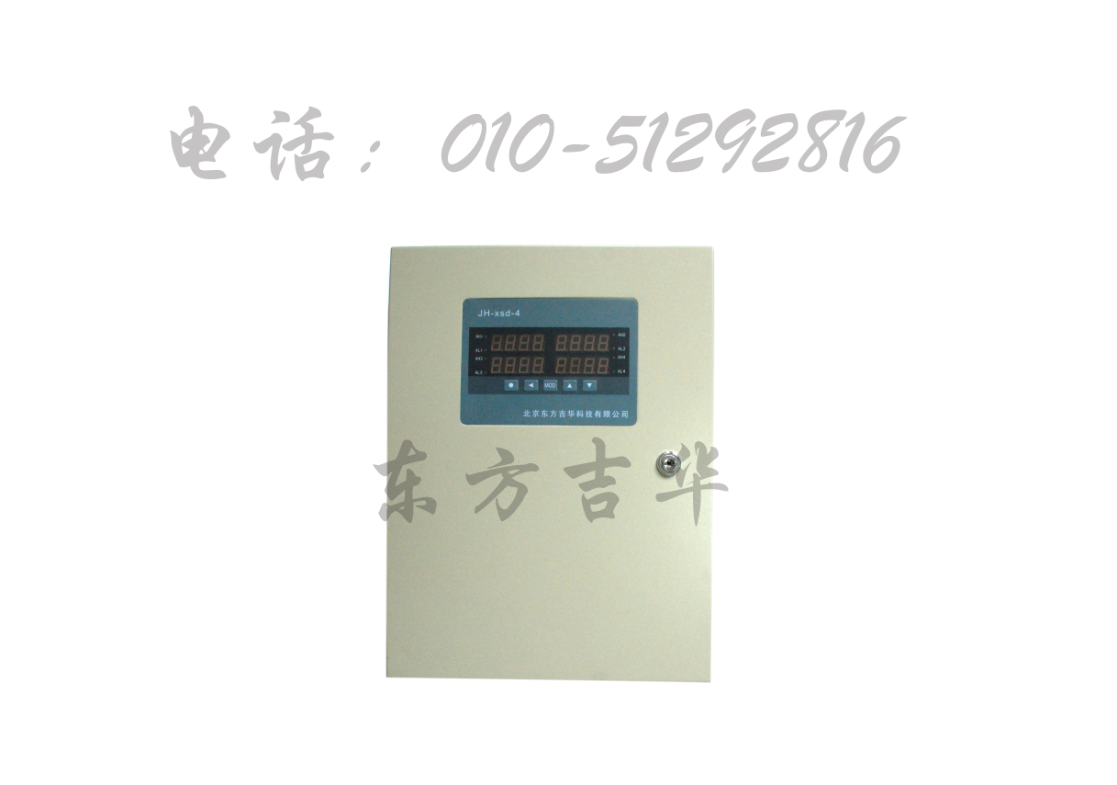

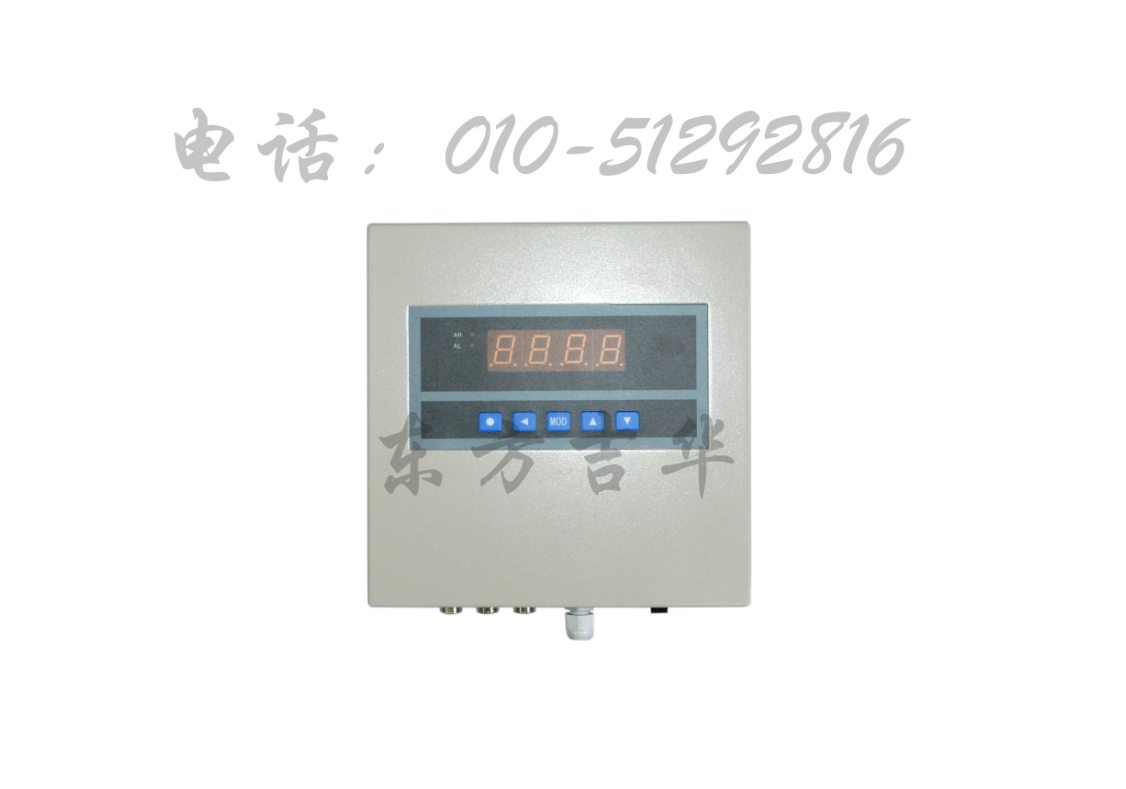

JH系列报警主机适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。
一、可燃气体探测器控制主机功能及参数

接收标准信号：4-20mA，二线或三线制可燃气体探测器均可，可为探头提供24V供电；
可选1，2，4，8，16，32通道及总线制的主机：每通道接一个可燃气体探测器，定货时说明通道数；
精度误差小于0.2%F.s，抗干扰能力好， 报警点及全部参数可按键设定；
每个通道带有两个报警输出；开关量无源触点输出220VAC，2A；
可设定低限、高限二级报警，高于报警点报警或低于报警点报警可调，具延时报警功能；
主机可以对可燃气体探测器的数据进行修正，可远程调零点；

可选RS485/232通讯功能，并进行实时监控和通讯。
|
项目
|
说明
|
|
控制输出
|
开关量接点输出220V AC，2A
|
|
工作电压
|
220V AC
|
|
温度湿度
|
0~70℃;10~90% R.H(非凝结)
|
|
精 度
|
0.2%F.s
|
|
安装方式
|
壁挂式安装
|
|
重 量
|
1.2
kg（单/双通道），5.5 kg（多通道）
|
|
外形尺寸
|
200*200*80mm（单/双通道）
50*450*100mm（四/八通道）
380*560*140mm（16/32/99通道）
|

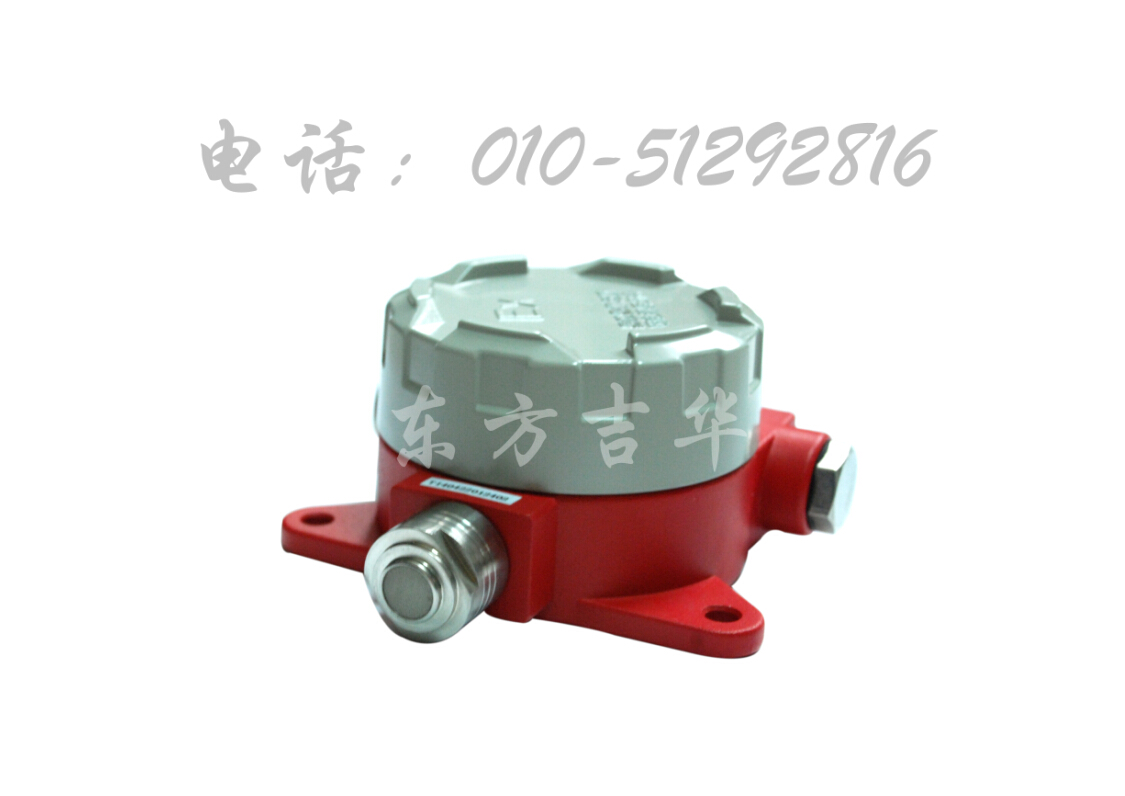

二、可燃气体探测器功能参数

|
项目
|
说明
|
|
工作原理
|
催化燃烧
|
|
检测气体
|
可燃性气体，可燃性液体的挥发物
|
|
检测范围
|
0-100%LEL
|
|
最大功耗
|
2W
|
|
输出信号
|
4-20mA标准信号输出
|
|
连接电缆
|
三芯屏蔽电缆
|
|
工作温度
|
-20～60℃
|
|
环境湿度
|
10%-95%RH(非冷凝)
|
|
环境压力
|
ATM±10%
|
|
检测精度
|
±5%(可做到±3%)
|
|
零 漂 移
|
＜0.5%F.S. /月
|
|
反应时间
|
<60s
|
|
防爆等级
|
Ex d IIC T6
|
|
防护等级
|
IP66
|
|
工作电源
|
12-24V DC
|
|
寿 命
|
三年
|
|
尺 寸
|
190*140*75mm
|
|
重 量
|
1140g
|
|
型 号
|
CGD-I-1EX
|
|
品 牌
|
吉华
|
|
产 地
|
北京
|
|
标 准
|
GB12358-2006;GB3836.1-2010；GB3836.2-2010
|
三、固定式可燃气体探测器使用说明
将可燃气体探测器安装于需要监测的地点，可以多点监控，通过三芯屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。当可燃性气体浓度超出预设报警点时，系统发出声光报警，同时启动排风扇等设备。一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。

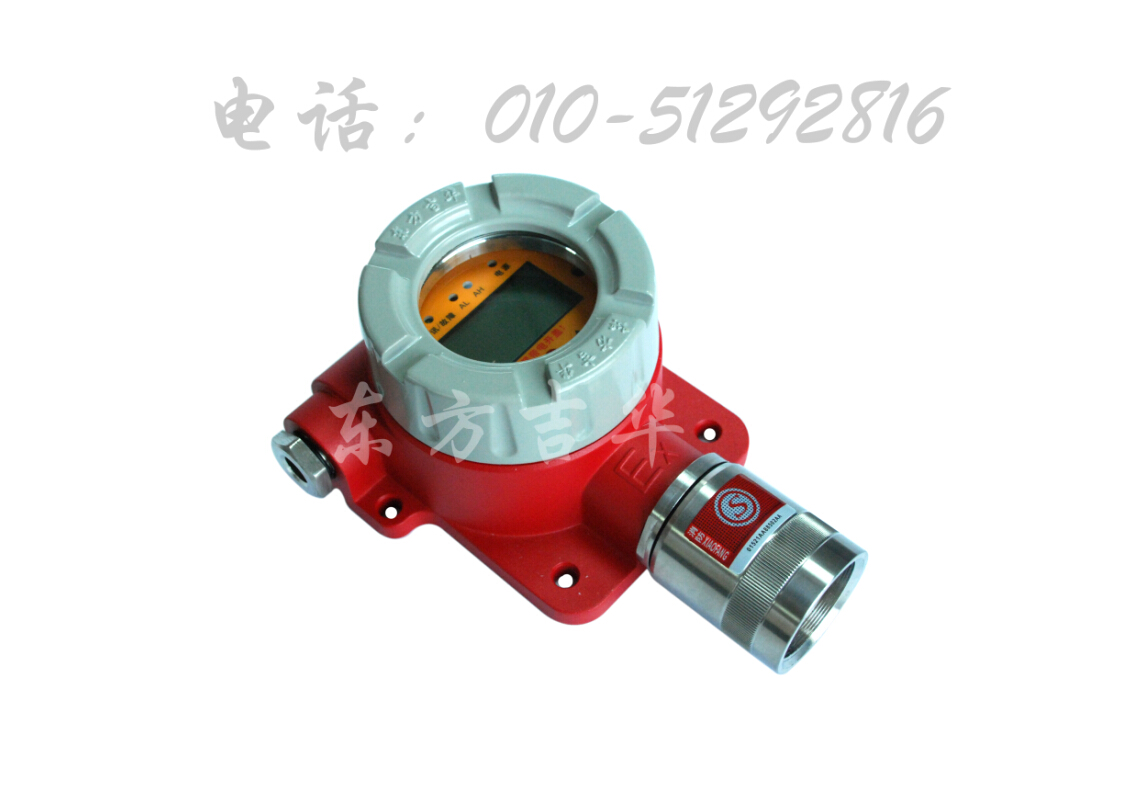

注：1、现场可配带数字显示的可燃气体探测器或进口的可燃气体探测器。
2、有总线制和多线制两种。
